Parameter
| Model | Rated capacity(t/h) | Rated pressure (Mpa) | Rated temperature(℃) | feed temperature(℃) | Thermal efficiency(%) | Exhaust temperation(℃) | Fuel comsumption | max transportation weigh(t) | |
|---|---|---|---|---|---|---|---|---|---|
| light diesel oil(kg/h) | natural gas(Nm³/h) | ||||||||
| WNS0.5 | 0.5 | 1.0/1.25/1.6 | 184/194/204 | 20/104 | ＞98 | 60-75 | 32.5 | 35.7 | 3.5 |
| WNS1 | 1 | 1.0/1.25/1.6 | 184/194/204 | 20/104 | ＞98 | 60-75 | 64.5 | 70.1 | 5.5 |
| WNS2 | 2 | 1.0/1.25/1.6 | 184/194/204 | 20/104 | ＞98 | 60-75 | 129.3 | 140.3 | 8 |
| WNS3 | 3 | 1.0/1.25/1.6 | 184/194/204 | 20/104 | ＞98 | 60-75 | 192.9 | 212.1 | 10.7 |
| WNS4 | 4 | 1.0/1.25/1.6 | 184/194/204 | 20/104 | ＞98 | 60-75 | 258.2 | 283.4 | 11.6 |
| WNS6 | 6 | 1.0/1.25/1.6 | 184/194/204 | 20/104 | ＞98 | 60-75 | 388.6 | 424.2 | 17.5 |
| WNS8 | 8 | 1.0/1.25/1.6/2.5 | 184/194/204/226 | 20/104 | ＞98 | 60-75 | 514.6 | 566.3 | 22.5 |
| WNS10 | 10 | 1.0/1.25/1.6/2.5 | 184/194/204/226 | 20/104 | ＞98 | 60-75 | 641.7 | 707.8 | 26.8 |
| WNS15 | 15 | 1.0/1.25/1.6/2.5 | 184/194/204/226 | 20/104 | ＞98 | 60-75 | 960.1 | 1061.7 | 35.2 |
| WNS20 | 20 | 1.0/1.25/1.6/2.5 | 184/194/204/226 | 20/104 | ＞98 | 60-75 | 1276.2 | 1415.8 | 45.5 |

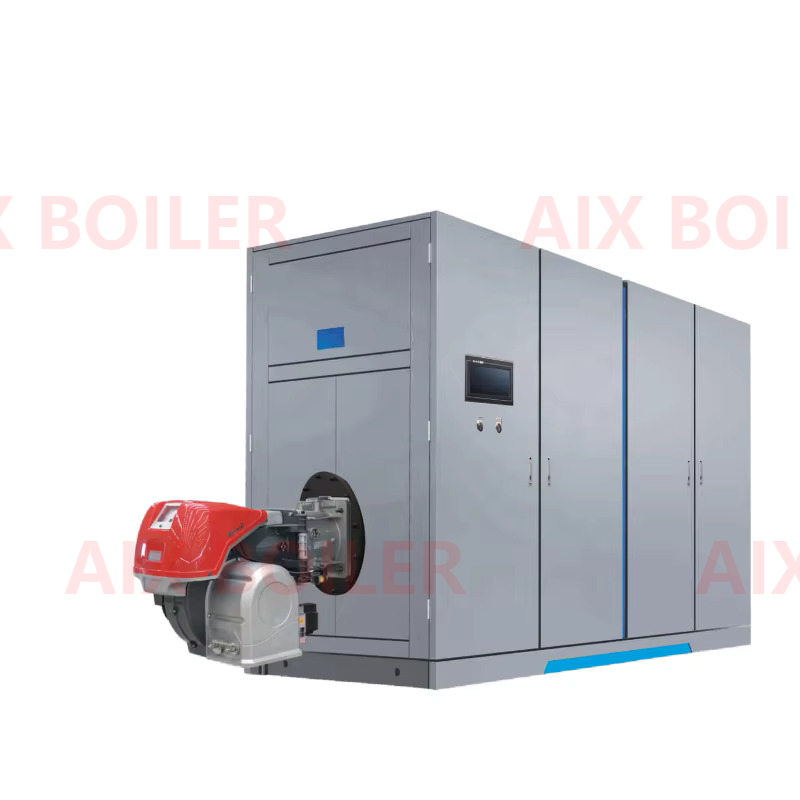

La caldera montada sobre skid para combustible líquido y gas adopta un diseño integrado sobre bastidor metálico. El cuerpo de caldera horizontal de tres pasos con espalda húmeda, quemador importado ultra bajo nitrógeno, descalcificador de agua, bomba de alimentación, colector de vapor, gabinete de control automático PLC, juego completo de válvulas e instrumentos y módulos de intercambio térmico ahorradores de energía se preensamblan y prueban completamente en fábrica. Todo el conjunto se fija sobre una base de acero para su entrega modular como sala de caldera completa.
Es compatible con múltiples combustibles: gas natural, GLP y gasoil. Cuenta con cámara de combustión corrugada y tubos de humo roscados para un intercambio térmico eficaz; equipada con tecnología de recirculación de humos FGR, mantiene las emisiones de óxidos de nitrógeno estables por debajo de 30mg/m³, con un rendimiento térmico total superior al 98%, cumpliendo todas las normativas ambientales.
Altamente integrada y compacta, ocupa mucho menos espacio y no requiere una base de hormigón independiente para la caldera, siendo fácil su izado y transporte. Una vez en obra, solo hay que conectar las tuberías de agua, electricidad y combustible; la puesta en marcha y producción se completan en 1 a 3 días, evitando grandes trabajos de soldadura y montaje en sitio y reduciendo notablemente los costes de obra civil y mano de obra.
Dispone de un sistema de seguridad interbloqueado totalmente automático con paradas de protección por nivel alto/bajo de agua, sobrepresión, extinción de llama y falta de agua, permitiendo un funcionamiento sin vigilancia. Fabricada con recubrimiento anticorrosivo y aislamiento térmico, puede instalarse al aire libre y ofrece gran movilidad. Se usa ampliamente en yacimientos petrolíferos, obras de construcción, proyectos internacionales, fábricas temporales, industrias alimentarias, químicas y de estampado y tinte que requieren una fuente de calor rápida.
