Parameter
| Model | Rated capacity(t/h) | Rated pressure (Mpa) | Rated temperature(℃) | feed temperature(℃) | Thermal efficiency(%) | Exhaust temperation(℃) | Fuel comsumption | max transportation weigh(t) | |
|---|---|---|---|---|---|---|---|---|---|
| light diesel oil(kg/h) | natural gas(Nm³/h) | ||||||||
| WNS0.5 | 0.5 | 1.0/1.25/1.6 | 184/194/204 | 20/104 | ＞98 | 60-75 | 32.5 | 35.7 | 3.5 |
| WNS1 | 1 | 1.0/1.25/1.6 | 184/194/204 | 20/104 | ＞98 | 60-75 | 64.5 | 70.1 | 5.5 |
| WNS2 | 2 | 1.0/1.25/1.6 | 184/194/204 | 20/104 | ＞98 | 60-75 | 129.3 | 140.3 | 8 |
| WNS3 | 3 | 1.0/1.25/1.6 | 184/194/204 | 20/104 | ＞98 | 60-75 | 192.9 | 212.1 | 10.7 |
| WNS4 | 4 | 1.0/1.25/1.6 | 184/194/204 | 20/104 | ＞98 | 60-75 | 258.2 | 283.4 | 11.6 |
| WNS6 | 6 | 1.0/1.25/1.6 | 184/194/204 | 20/104 | ＞98 | 60-75 | 388.6 | 424.2 | 17.5 |
| WNS8 | 8 | 1.0/1.25/1.6/2.5 | 184/194/204/226 | 20/104 | ＞98 | 60-75 | 514.6 | 566.3 | 22.5 |
| WNS10 | 10 | 1.0/1.25/1.6/2.5 | 184/194/204/226 | 20/104 | ＞98 | 60-75 | 641.7 | 707.8 | 26.8 |
| WNS15 | 15 | 1.0/1.25/1.6/2.5 | 184/194/204/226 | 20/104 | ＞98 | 60-75 | 960.1 | 1061.7 | 35.2 |
| WNS20 | 20 | 1.0/1.25/1.6/2.5 | 184/194/204/226 | 20/104 | ＞98 | 60-75 | 1276.2 | 1415.8 | 45.5 |
| Note: Parameter is for reference only, if any changes should follow the factory technical data. | |||||||||

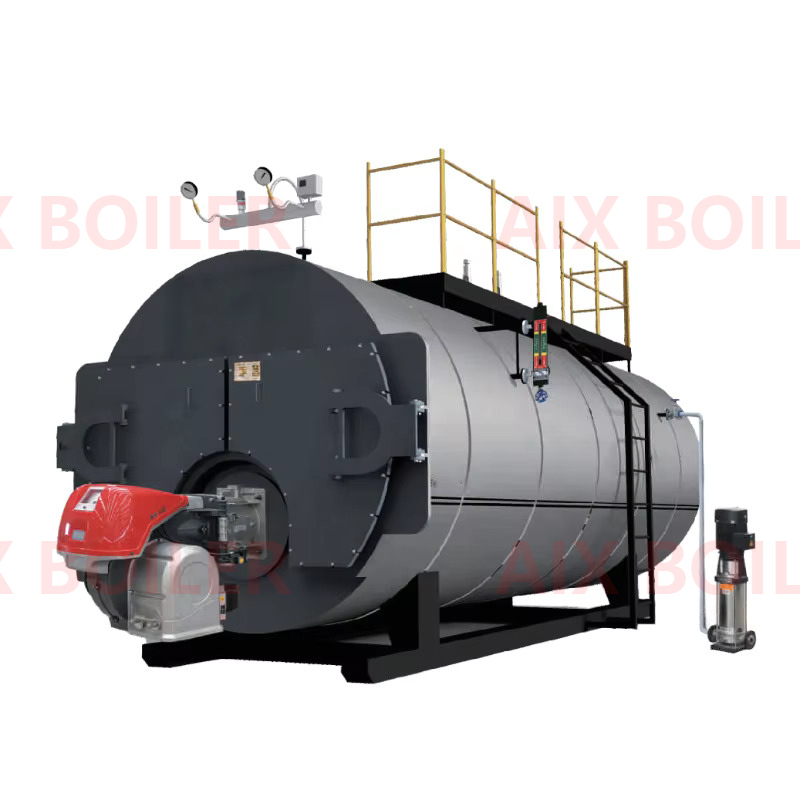

Caldera de vapor de tubos de humo de tres pasos, combustión interna, montada rápida horizontal
La caldera adopta una estructura de espalda húmeda con cámara de combustión corrugada descentrada. Los gases de combustión a alta temperatura recorren sucesivamente el segundo y tercer paso de tubos de humo, y posteriormente se evacúan a la atmósfera a través de la cámara de humo trasera y la chimenea. La caldera cuenta con tapas desmontables de las cámaras de humo delanteras y traseras, facilitando la inspección y el mantenimiento interno.
Equipada con quemadores de alto rendimiento, integra tecnologías avanzadas como regulación proporcional automática de combustión, regulación automática de alimentación de agua, arranque y parada programados y funcionamiento totalmente automático sin vigilancia. Incorpora alarmas de nivel de agua alto y bajo, además de protecciones de parada automática por nivel de agua extremadamente bajo, presión de vapor excesiva y apagado de llama. Esta caldera destaca por su estructura compacta, funcionamiento seguro y fiable, manejo sencillo, instalación rápida, baja contaminación, bajo nivel sonoro y alta eficiencia térmica.
Principales características
- Estructura integrada prefabricada, instalación rápida y garantía de calidad La caldera de vapor de gas tiene una disposición compacta y racional, con diseño de isla de caldera que cumple los requisitos de entrega preensamblada. El producto se divide en tres módulos principales antes del envío: cuerpo principal de caldera, chimenea y sistema de tuberías. El cuerpo principal y la chimenea se fabrican completamente en fábrica, con todas las válvulas e instrumentos accesorios preinstalados. En obra solo es necesario ensamblar el cuerpo principal y la chimenea; tras conectar el suministro de gas, electricidad y tuberías de agua se puede realizar la puesta en marcha, lo que reduce considerablemente el plazo de obra y garantiza la calidad del montaje.
- Diseño optimizado avanzado, ligero y aspecto integrado estético El cuerpo principal es una estructura monobloque con el quemador montado en la tapa de la cámara de humo delantera; todas las superficies de intercambio térmico y la cámara de combustión se ubican en el interior del envoltorio. La cámara corrugada descentrada reduce el consumo de acero. El aislamiento térmico se fabrica con nuevos materiales ligeros aislantes, recubierto por una carcasa rectangular de chapa de acero colorida. Comparada con calderas nacionales de la misma capacidad, presenta ventajas evidentes en eficiencia térmica, peso, dimensiones totales y apariencia. El equipo de alimentación de agua está integrado en la base de la caldera por el lado derecho, compartiendo cimentación con el cuerpo principal sin necesidad de una base independiente adicional.
- Circulación de agua sencilla, piezas presurizadas racionales para un funcionamiento seguro El circuito interno de circulación de agua es fluido y sencillo, los componentes presurizados adoptan una estructura resistente optimizada. La caldera puede operar de forma segura a largo plazo siempre que la calidad del agua cumpla los estándares.
- Equipos auxiliares completos, rendimiento técnico integral avanzado Cuenta con un juego completo de equipos auxiliares para combustión, suministro de agua, control automático y monitoreo de seguridad, con un rendimiento integral de automatización y rendimiento térmico líder en el sector.
