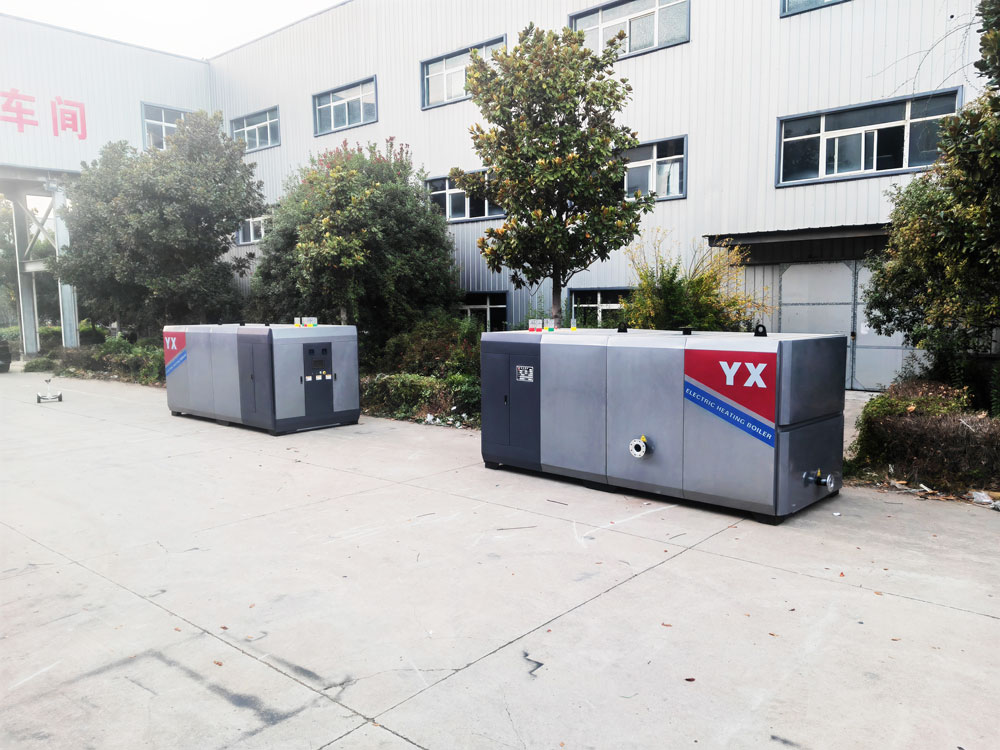

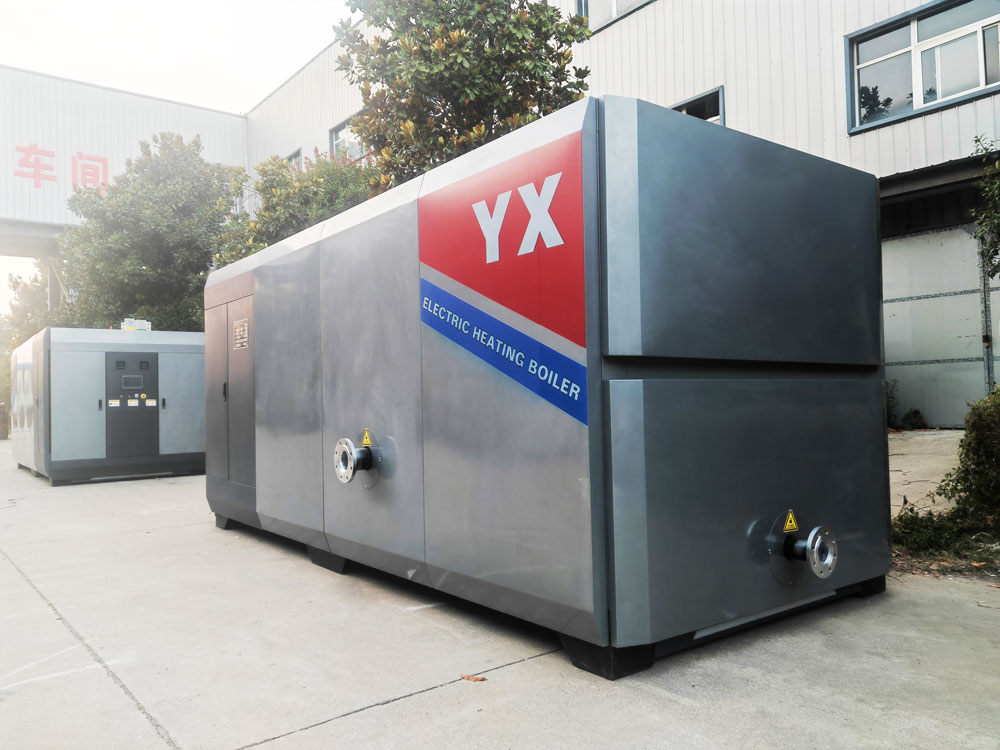

Caldera modular de agua caliente de resistencia a gran escala

I. Definición del producto y principio de calentamiento

II. Estructura central completa del equipo

1. Unidad de módulo calefactor independiente
   La potencia estándar de cada módulo es 150 kW; dos o más módulos se integran en un armario único. Cada módulo cuenta con un sistema de control PLC de pantalla táctil independiente. Los dos sistemas de calefacción funcionan de forma autónoma sin interferirse mutuamente, y el suministro de agua caliente general no se ve afectado al reparar un solo módulo.
2. Cuerpo principal de intercambio y calentamiento térmico

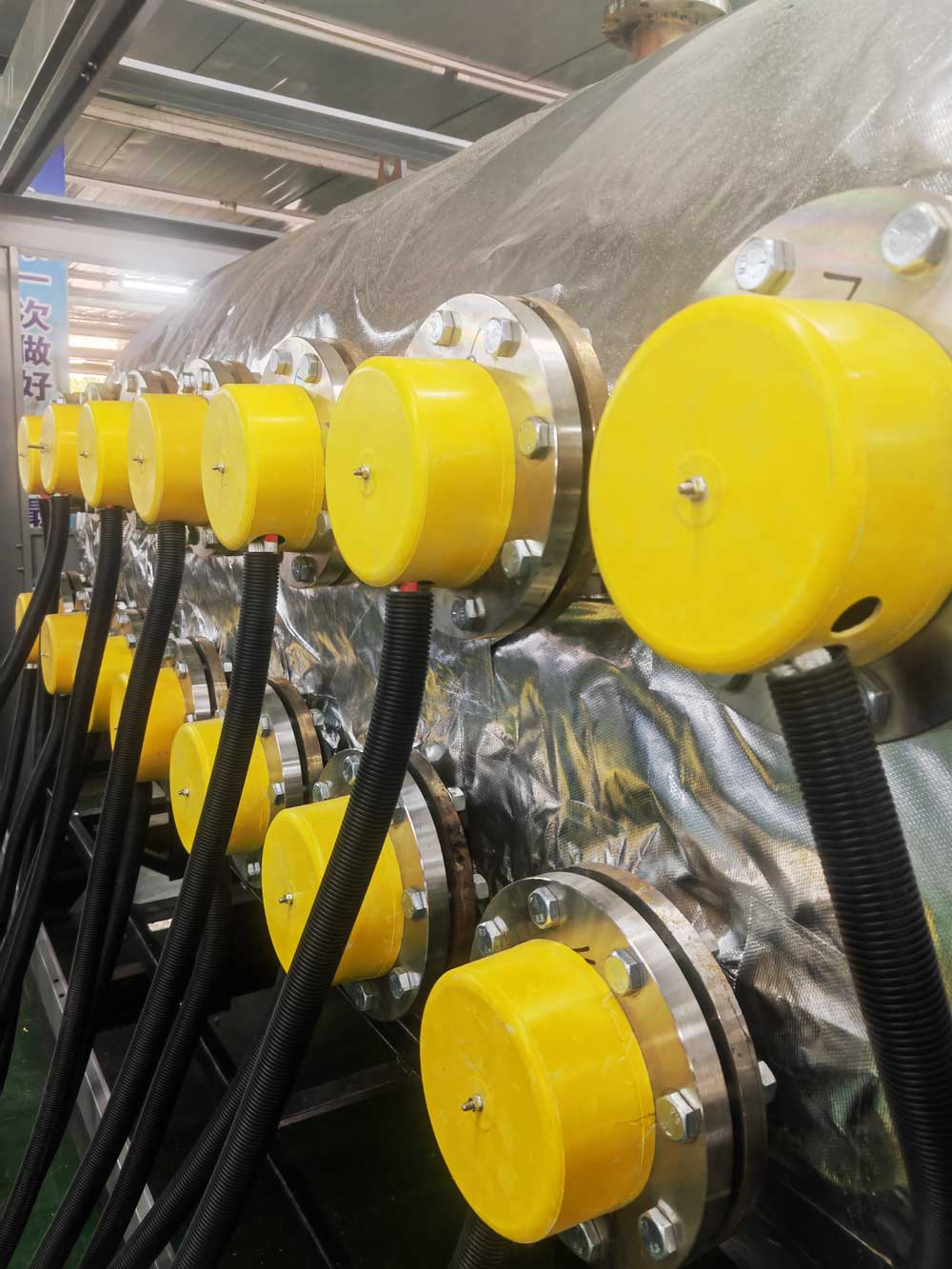

   El depósito interno es un tanque de acero al carbono a presión o a presión atmosférica, equipado con tubos calefactores anticorrosivos de grado 316L. La capa exterior está recubierta con aislamiento de silicato de aluminio de alta densidad para minimizar las pérdidas térmicas. La temperatura nominal de salida es 85 °C y la de retorno 65 °C; la temperatura del agua se puede ajustar libremente entre 30 y 95 °C.

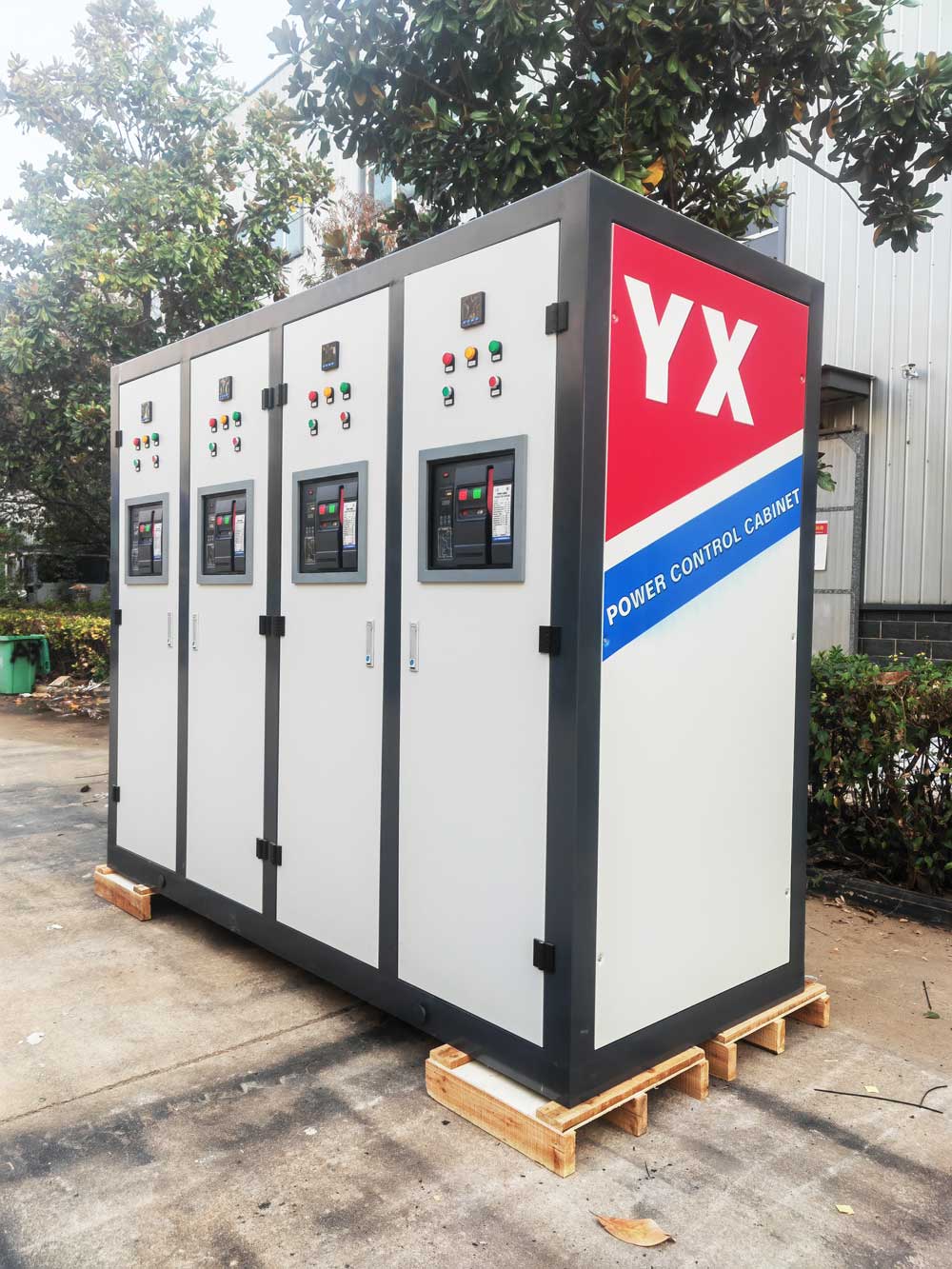

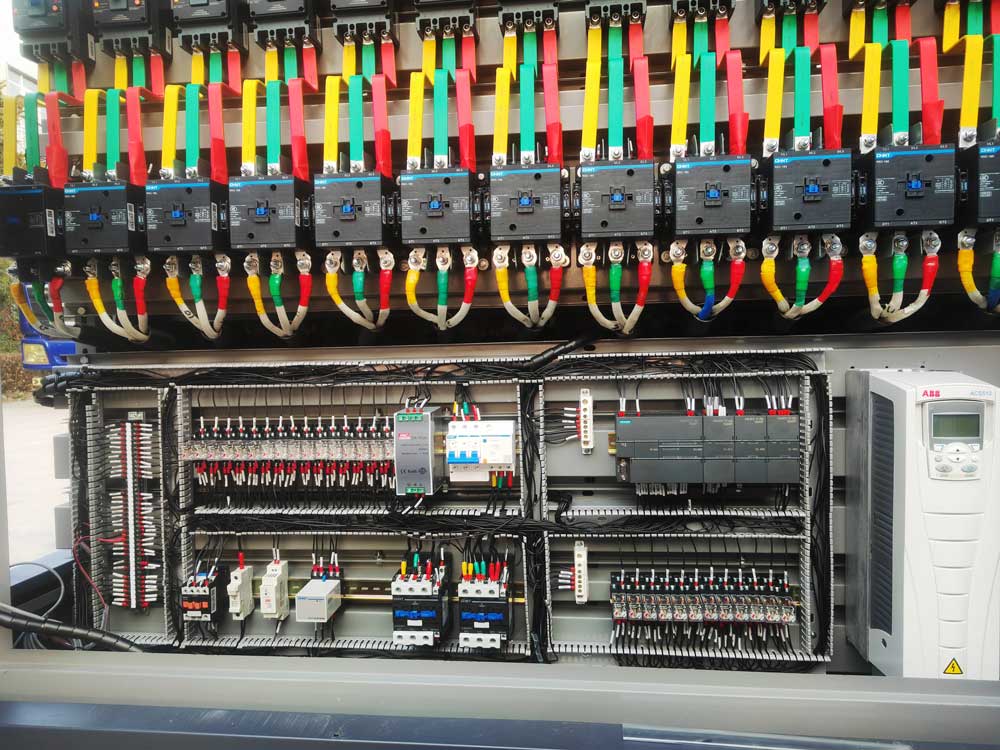

3. Sistema de control eléctrico inteligente
   Panel táctil LCD de gran tamaño para el control automático de temperatura constante local. Cuenta con módulo de monitoreo cloud remoto de serie, compatible con arranque y parada remotos mediante APP móvil, envío de alertas de averías y comunicación multiprotocolo para conectarse al sistema de control central de edificios o plantas industriales.
4. Componentes de refrigeración y seguridad

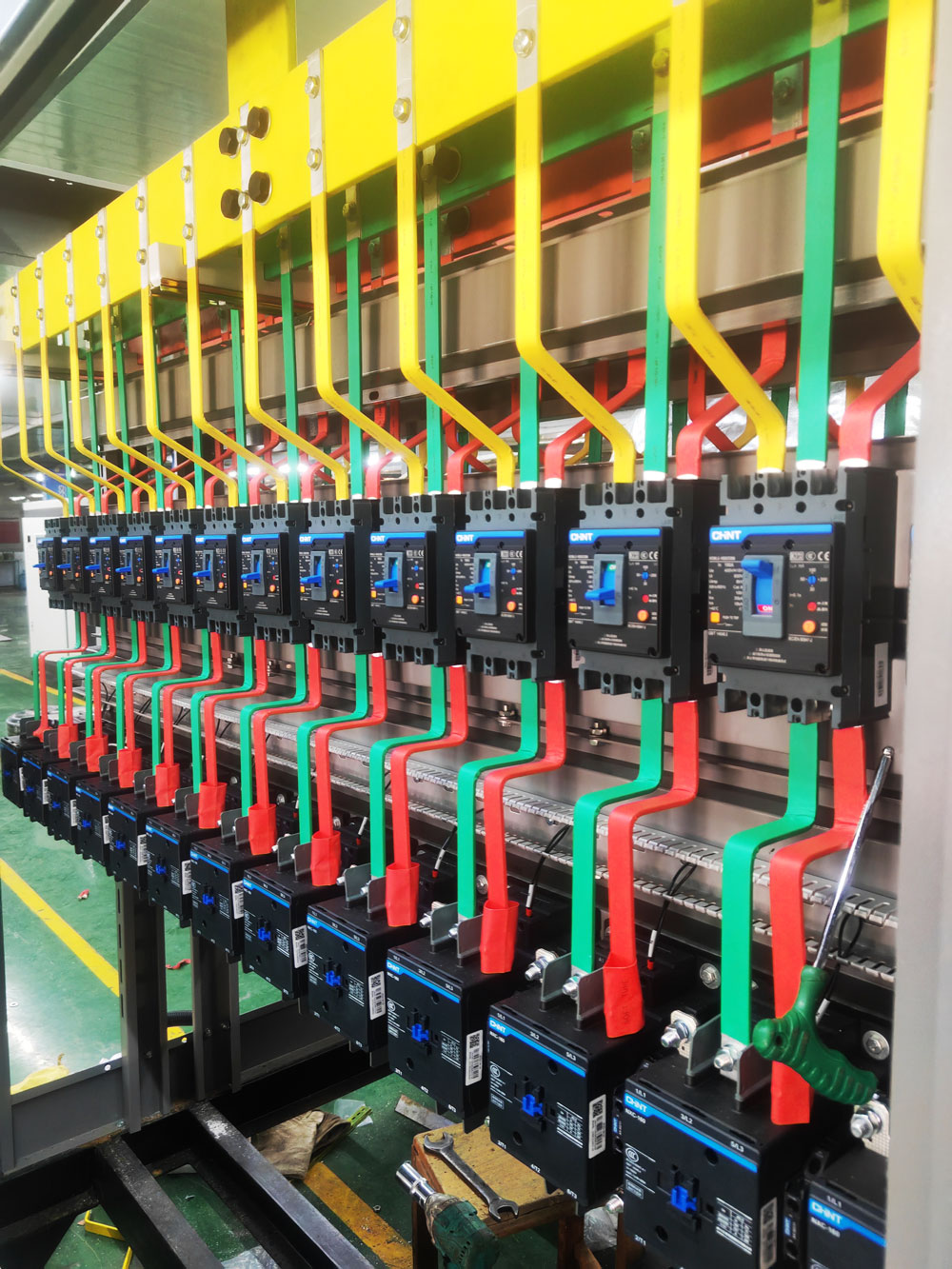

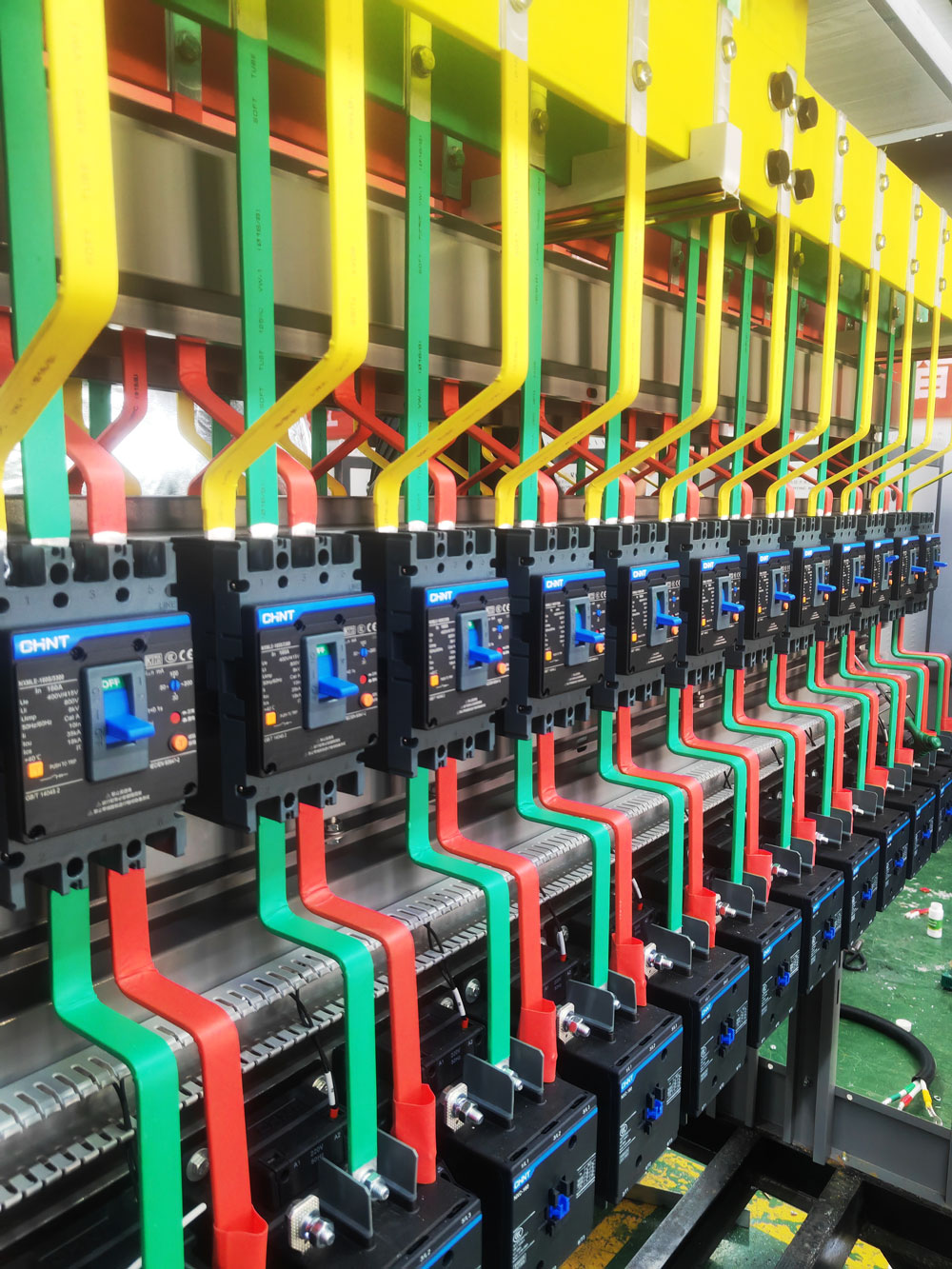

   Ventilador de refrigeración para el control eléctrico montado en el lateral del cuerpo; integra un conjunto completo de sensores de seguridad, disyuntores contra fugas y componentes de protección interconectados de presión y nivel de agua.

III. Ventajas principales del producto

1. Cero emisiones ecológico, compatible con políticas de baja huella de carbono verde
   No se produce combustión de combustible durante su funcionamiento, sin emisión de humos, NOₓ, CO ni residuos sólidos. No requiere conductos de humo, chimeneas ni almacenes de combustible. Se puede combinar con energía verde fotovoltaica y eólica, ideal para reformas de calefacción con energías limpias en parques y zonas urbanas, sin complicaciones en los trámites de aprobación ambiental.
2. Ampliación modular flexible, calefacción estable y fiable
   Diseño de módulos paralelos con funcionamiento por demanda: en cargas bajas solo se activan algunos módulos para evitar el despilfarro energético por sobredimensionamiento.
   Los módulos actúan como respaldo mutuo: si uno se detiene para repararse por avería, los restantes siguen suministrando calefacción, garantizando agua caliente y calefacción las 24 horas sin interrupciones.
   Se pueden añadir módulos por fases al proyecto para reducir la inversión inicial en equipos, adaptándose a las necesidades de expansión anual de plantas y urbanizaciones.
3. Funcionamiento totalmente automático sin vigilancia, mantenimiento inteligente
   Control lógico PLC automático completo, ajusta la potencia de salida según la temperatura exterior y la temperatura de retorno de la red de tuberías. Incorpora autodiagnóstico cloud de averías, envía alertas en tiempo real por fugas eléctricas, falta de agua, sobrecalentamiento y otras anomalías. Admite programación de arranque/parada y almacenamiento térmico en horas valle, reduciendo la factura eléctrica al adaptarse a las tarifas horarias diferenciadas.
4. Protecciones de seguridad multidimensionales completas (6 protecciones de interbloqueo principales)

• Protección contra fugas eléctricas: puesta a tierra integral + disyuntor diferencial, corta la corriente instantáneamente ante cortocircuitos.
• Protección contra nivel de agua extremadamente bajo para evitar funcionamiento en seco: corta la alimentación de calefacción en 0,1 segundos si falta agua, protegiendo los tubos calefactores.
• Protección contra sobrecalentamiento del cuerpo de la caldera: se detiene automáticamente para refrigerar si la temperatura del agua supera el umbral configurado.
• Protección ante anomalías del sensor de temperatura: fuerza la parada del equipo si la sonda falla.
• Protección ante voltaje de suministro anómalo: corta la corriente automáticamente ante inestabilidad de voltaje alto o bajo.
• Protección contra fallo de fase de los componentes calefactores: bloquea la salida de calor si falta una de las tres fases de corriente trifásica.

5. Bajo ruido y reducido espacio ocupado, gran adaptabilidad de instalación
   El ruido de funcionamiento es inferior a 62 decibelios, similar al volumen de una conversación normal, por lo que se puede instalar en salas de equipos interiores de barrios residenciales, hospitales y colegios. Estructura integrada en armario monobloque, sin necesidad de obras civiles complejas, solo requiere espacio para mantenimiento. El modelo a presión atmosférica no precisa trámites complejos de inspección anual de calderas.
6. Bajos costes de mantenimiento y larga vida útil
   La tecnología de tubos calefactores resistivos está madura, las piezas de repuesto son genéricas y fáciles de adquirir. No incorpora componentes electrónicos de alta pérdida como bobinas electromagnéticas de frecuencia variable, por lo que los puntos de avería son escasos. Con agua descalcificada, la vida útil de los tubos calefactores alcanza los 5–8 años; el mantenimiento diario se reduce a purgas periódicas y limpieza de incrustaciones calcáreas.

7. Electric Heating Atmospheric Hot Water Module Boiler
   Model Specifications	Design Power (kW)	Rated Current (A)	Design Voltage (V)	Rated Heat Generation (10⁴ kcal/h)	Hot Water Temperature (℃)	Transport Weight (kg)	External Dimensions (mm)
   DZRS0.18	180	270	380~500	15	85/65	75	700*700*1500
   DZRS0.24	240	360	380~500	20	85/65	120	1000*1200*1700
   DZRS0.35	360	540	380~500	30	85/65	260	1200*1000*1700
   DZRS0.48	480	720	380~500	40	85/65	330	1500*1500*1700
   DZRS0.58	580	870	380~500	50	85/65	600	1800*1700*1700
   DZRS0.7	720	1080	380~500	60	85/65	1300	3000*1800*1700
   DZRS1.05	1080	1620	380~500	90	85/65	1700	3600*2000*1750
   DZRS1.4	1440	2160	380~500	120	85/65	2600	3600*2100*1800
   DZRS1.75	1800	2700	380~500	150	85/65	3200	4000*2200*1800
   DZRS2.1	2160	3240	380~500	180	85/65	5500	4500*2200*1800
