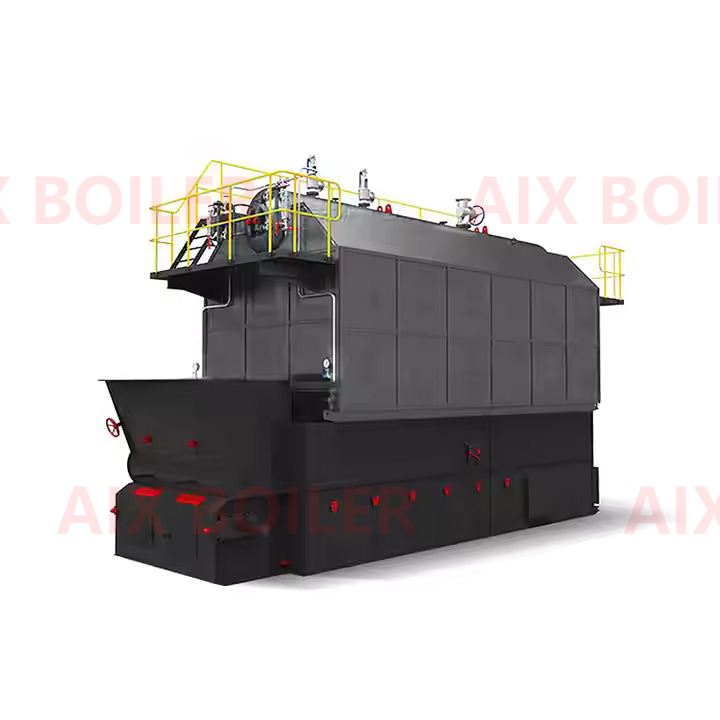

Caldera de vapor de biomasa SZL de doble tambor con parrilla de cadena

I. Estructura general del producto y sistema de combustión

1. Distribución estructural principal

Esta serie de calderas adopta un diseño vertical de doble tambor maduro y fiable. El equipo se divide claramente en dos módulos centrales: el conjunto de superficies absorbentes de calor superior del cuerpo de la caldera y el equipo de combustión de parrilla de cadena inferior, con disposición ordenada y estructura estable para una inspección y mantenimiento diario eficiente.

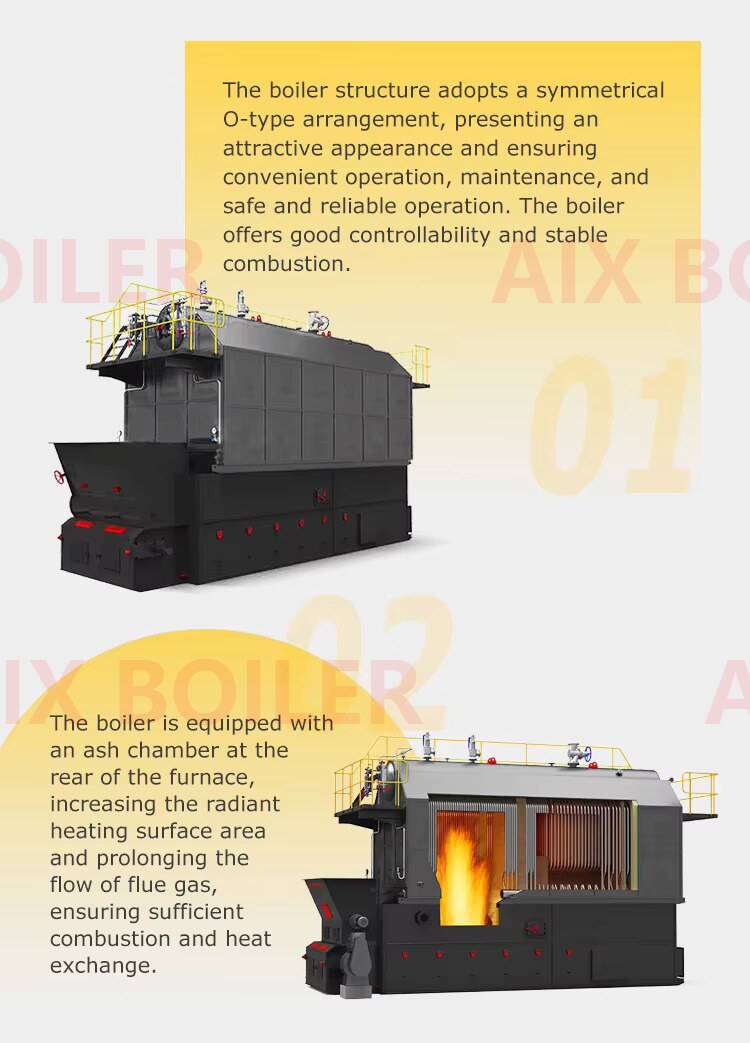

Las paredes de agua membrana se instalan en ambos lados del hogar para mejorar la estanqueidad general, reducir pérdidas de aire y calor, y ampliar el volumen efectivo y la superficie de calefacción del hogar para una combustión completa del combustible. Dispositivos de aire secundario regulables por válvula se montan en las paredes delantera y trasera, junto con arcos optimizados. La amplia cobertura de los arcos mejora el almacenamiento térmico y estabiliza la temperatura de combustión, maximizando el agotamiento completo del combustible biomásico y evitando desperdicios.

2. Proceso de combustión y tratamiento de gases de combustión

El equipo utiliza una parrilla de cadena para alimentación continua. El combustible biomásico se distribuye uniformemente sobre la parrilla y arde de forma constante con su movimiento uniforme. Los gases de combustión a alta temperatura pasan sucesivamente por el hogar, cámara de postcombustión y haces de tubos de convección para un intercambio térmico eficiente en varias etapas. Los gases fríos entran en el conducto de cola, se purifican en un colector de polvo profesional, se transportan por ventilador de tiro inducido y se emiten por chimenea cumpliendo los estándares. Todo el sistema de tratamiento de gases cumple las normativas de emisiones ambientales industriales.

3. Diseño optimizado de conductos de aire y circulación de agua

Sistema de conductos de aire: Cuenta con múltiples cámaras de aire independientes regulables, con caudal ajustable manualmente para adaptarse a distintos combustibles biomásicos y fases de combustión. La presión transversal uniforme elimina la combustión incompleta local y mantiene las condiciones óptimas.
Sistema de circulación de agua: La proporción de secciones de tubos ascendentes y descendentes se optimiza mediante cálculos térmicos profesionales, garantizando un circuito fluido y velocidad estable sin desequilibrios agua-vapor ni estancamiento a largo plazo. Un tambor de gran capacidad integra separadores agua-vapor eficientes que aumentan la sequedad del vapor y estabilizan su calidad.

II. Ventajas principales del combustible biomásico

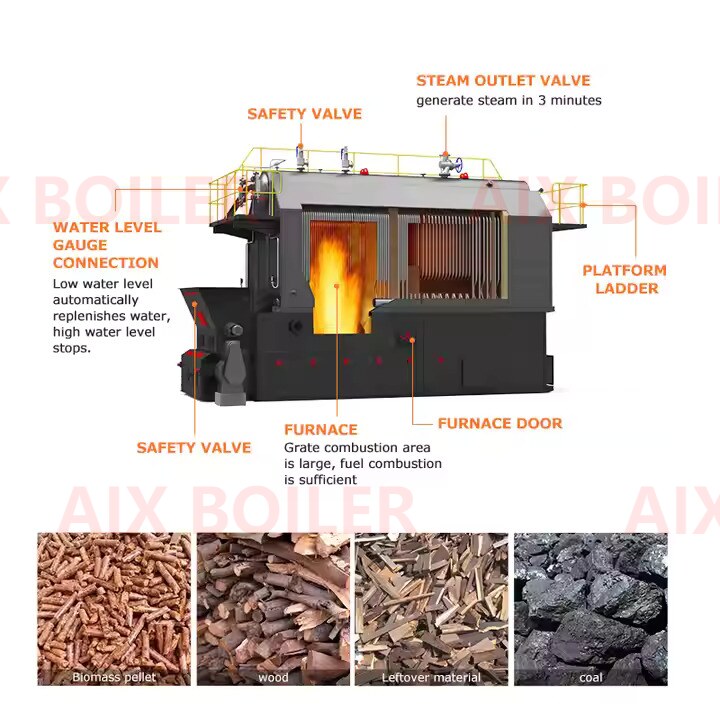

Diseñada específicamente para energía limpia biomásica, compatible con virutas de madera, paja, cáscara de arroz, residuos de bambú y otros desechos agrícolas y forestales, es el equipo de fuente térmica industrial ecológico preferido.
  1. Excelente rendimiento ambiental: Utiliza residuos biomásicos, genera pocos gases y residuos nocivos, permite la reutilización de residuos agrícolas con bajas emisiones de carbono, cumpliendo todas las políticas ambientales locales y criterios de producción verde.
  2. Menor coste de operación: Las materias primas biomásicas son económicas y fáciles de conseguir. Con la estructura de doble tambor de alta eficiencia, el gasto operativo total se reduce entre un 5% y un 10%.
  3. Amplia compatibilidad de combustibles: El sistema de distribución de aire por cámaras regulables admite múltiples combustibles sólidos biomásicos con gran versatilidad.

III. Puntos destacados de tecnología central

  1. Estructura de intercambio térmico de alta eficiencia
    Las superficies de calefacción por convección ofrecen un alto coeficiente de transferencia térmica y eficiencia térmica estable a largo plazo. El diseño de doble tambor incrementa notablemente el agotamiento del combustible para reducir el consumo desde el origen.
  2. Tecnología de fabricación precisa
    Los paneles de parrilla de cadena y los paneles de caja de humos delantera y trasera se cortan por plasma CNC con alta precisión dimensional y juntas pequeñas, aspecto ordenado y una fuerte reducción de fugas de aire y cenizas.
  3. Tecnología de combustión con distribución de aire escalonada
    El aire secundario regulable en las paredes del hogar y las cámaras de aire segmentadas crean un sistema de combustión con suministro escalonado de oxígeno, elevando la eficiencia térmica total y reduciendo simultáneamente las emisiones de polvo, monóxido de carbono y otros contaminantes.

IV. Control automático de seguridad y rendimiento operativo

1. Sistema completo de protección automática

Armario de control inteligente integrado con funciones de protección de enclavamiento:

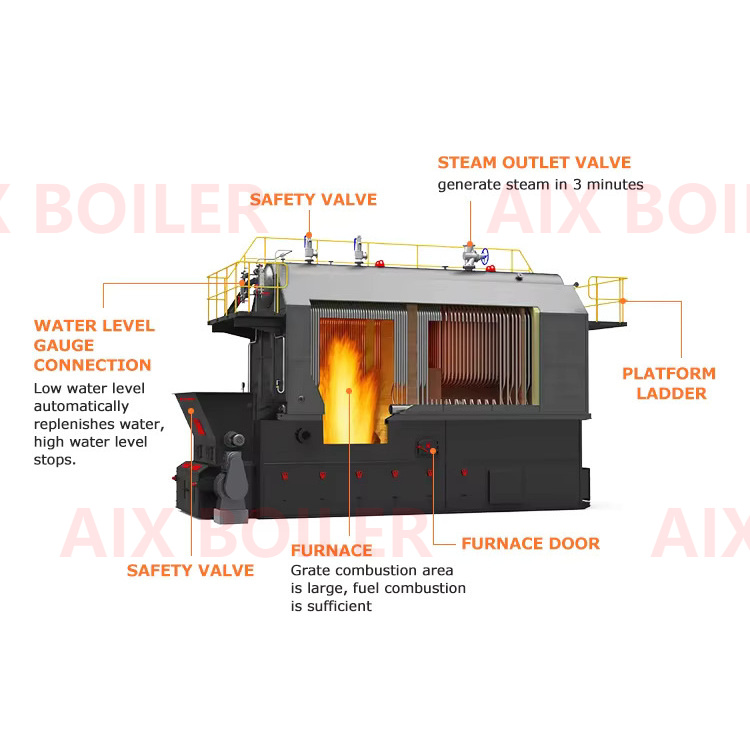

  • Regulación automática de agua de alimentación para estabilizar el nivel en el tambor
  • Alarma sonora y visual por nivel alto/bajo, parada de enclavamiento por falta de agua
  • Alivio automático de presión y parada enclavada contra sobrepresión
  • Corte automático de combustible y alarma en caso de extinción de llama
    Las protecciones interconectadas evitan riesgos como combustión en seco, sobrepresión y falta de agua, sin necesidad de operador permanente las 24 horas.

2. Rendimiento operativo estable y fiable

Baja vibración y funcionamiento constante para producción continua de vapor 24 horas en fábricas;
Capacidad de sobrecarga de aproximadamente el 110% de la carga nominal para cubrir picos intermitentes de demanda de vapor, gran tolerancia a fallos;
Alto grado de automatización para arranque, parada y regulación de carga con un solo clic, reduciendo costes de mantenimiento de mano de obra.
SZL双锅筒生物质蒸汽锅炉 SZL Double-Drum Biomass Steam Boiler
型号规格
Model		额定蒸发量
Rated Steam Capacity		额定工作压力
Rated Working Pressure		饱和蒸汽温度
Saturated Steam Temperature		热效率
Heat Efficiency		设计燃料
Design Fuel		最大运输重量
Max Transport Weight		最大运输尺寸
Max Transport Dimension
unit(t/h)(MPa)(℃)[%](kg)(mm)
SZL4-1.25-SCII41.25194/22584.88煤230006300×2300×3200
SZL6-1.25-SCII684.84生物质燃料250007700×2800×3450
SZL8-1.25-SCII884.9燃料270007800×3100×3520
SZL10-1.25-SCII102.585.4Coal Biomass Fuel300007900×3300×3640
SZL15-1.25-SCII1588.6煤 生物质4000010000×3200×3500
SZL20-1.25-SCII2089.2煤 生物质燃料4500011000×3300×3500
