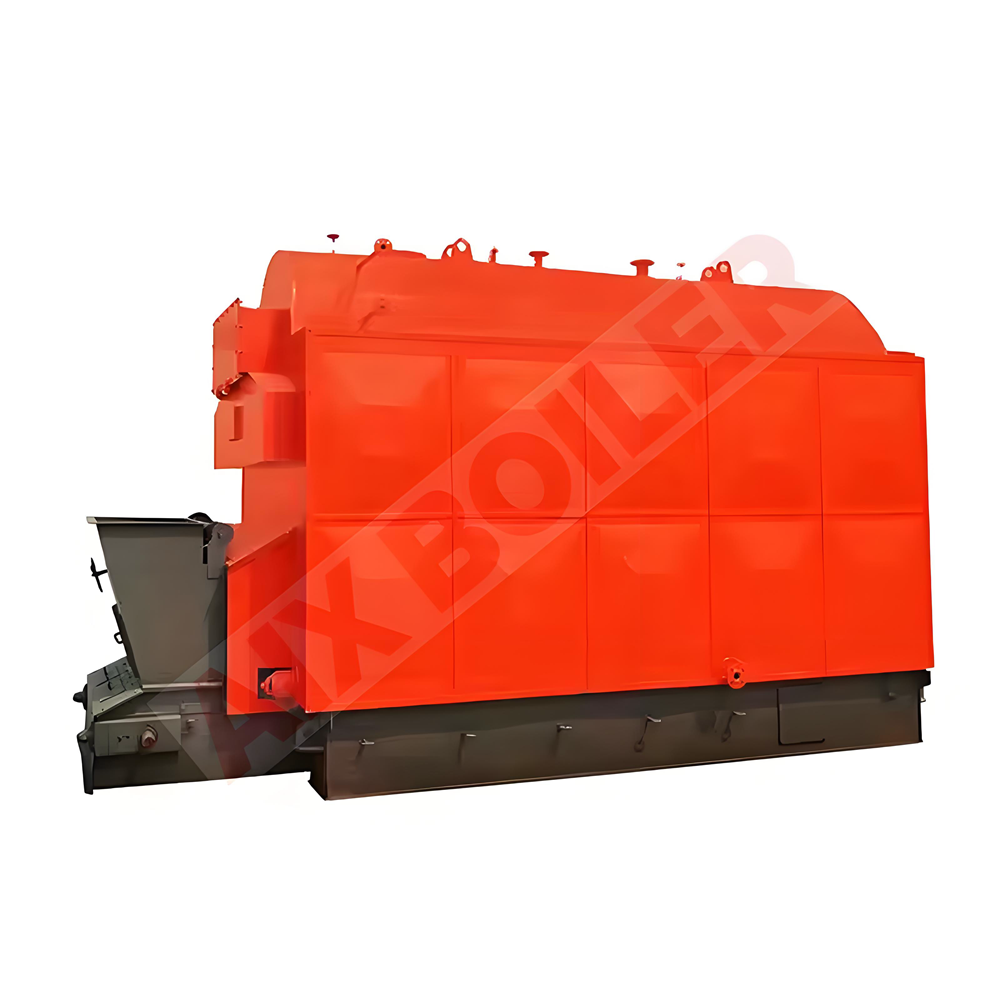

Caldera de biomasa DZL con alimentación automática

I. Descripción general del producto

Desarrollada de forma independiente por AIX Boiler, la caldera de biomasa DZL es una caldera de un solo tambor vertical con parrilla de cadena, alimentada exclusivamente con pellets de biomasa, correspondiente a una nueva generación de equipos de fuente térmica de alta eficiencia y ahorro energético.
El combustible de biomasa es una energía renovable de alta calidad con una gran producción anual de residuos agrícolas y forestales. Sustituir el carbón por pellets de biomasa permite reducir drásticamente los costes térmicos de producción de las empresas y generar importantes beneficios económicos. Al mismo tiempo, se consigue la reutilización de residuos agroforestales, se amplían las vías de ingresos de los agricultores y se logra el desarrollo coordinado de los beneficios económicos y sociales.
Esta caldera cuenta con ventajas centrales destacadas: rápida subida de presión, alta eficiencia térmica global y amplia superficie de calefacción efectiva.

II. Estructura principal y diseño de combustión ecológico

La caldera de biomasa DZL es una caldera horizontal de tres pasos agua-fuego, equipada con tecnología de combustión intensificada de alta eficiencia y ahorro energético que garantiza el agotamiento completo del combustible:
El volumen ampliado del hogar y la cámara de postcombustión favorece la segunda combustión y la sedimentación natural de las cenizas volantes;
Se instala una cámara de giro de separación gruesa de polvo en la salida de gases de combustión para realizar la pre-despolvora dentro de la caldera, reducir las emisiones contaminantes desde el origen y hacer que los indicadores de escape cumplan plenamente con las normativas nacionales de protección ambiental.

III. Características de rendimiento principales

1. Estructura de intercambio térmico de alta eficiencia

Se disponen tubos de humo roscados en el interior del hogar para aumentar el coeficiente de transferencia térmica, elevar la eficiencia térmica y reducir el consumo energético total. Los tubos de humo integrados en la carcasa minimizan las fugas de aire y las pérdidas de calor por gases de escape.
Las paredes de agua membrana instaladas en los laterales refuerzan el efecto de transferencia térmica, mejoran la eficiencia y reducen las pérdidas de disipación térmica del hogar.

2. Proceso de fabricación fiable

Todas las soldaduras longitudinales y circunferenciales de la caldera se realizan con la avanzada soldadura automática por arco sumergido, garantizando una formación de soldadura estable, estanqueidad a la presión y resistencia estructural conforme a normativa.

3. Equipo complementario ambiental para gases de escape

El conducto de humos trasero integra un colector de polvo específico para asegurar que las emisiones de humo y partículas cumplan estables los requisitos de control ambiental.

4. Sistema de control automático inteligente de seguridad

Alto grado de automatización con múltiples funciones de seguridad integradas: regulación automática de agua de alimentación, protección de parada por enclavamiento ante nivel bajo de agua, alarma sonora y visual por nivel alto/bajo. Un conjunto completo de instrumentos de monitorización y control asegura una operación segura y estable en todo momento.

5. Diseño de hogar adaptable a combustibles

La estructura optimizada de arco del hogar genera un campo de llama en forma de "A" invertida con gran compatibilidad de combustibles. Permite una combustión completa y estable tanto de pellets de biomasa como de carbón de baja calidad.

6. Estructura equilibradora de temperatura anti-fisuras para placa de tubos

La disposición de conductos de humos de doble ala guía el flujo uniforme de gases hacia la caja de humos frontal, equilibrando la temperatura en toda la placa frontal y evitando fisuras provocadas por tensiones térmicas.

7. Parrilla de cadena duradera

Equipada con nuevas láminas de parrilla tipo escama pequeña y anillos de protección exclusivos. La parrilla funciona de forma fluida con baja tasa de averías y mejora continuamente el agotamiento del combustible.
DZL Biomass Steam Boiler with Automatic Feeding System
型号规格
Model		额定蒸发量
Rated Steam Capacity		额定工作压力
Rated Working Pressure		饱和蒸汽温度
Saturated Steam Temperature		热效率
Heat Efficiency		设计燃料
Design Fuel		最大运输重量
Max Transport Weight		最大运输尺寸
Max Transport Dimension
(t/h)(MPa)(℃)(%)(kg)(mm)
DZL0.5-1.25-SCII0.51.2519484.3煤/生物质燃料
Coal Biomass Fuel		110003300×2000×2656
DZL1-1.25-SCII184.87150005200×2100×2600
DZL2-1.25-SCII284.94230005650×2400×2700
DZL3-1.25-SCII384.9240005700×2600×2800
DZL4-1.25-SCII484.37290006850×2700×3200
DZL6-1.25-SCII685.72320006800×2900×3400
DZL8-1.25-SCII885.28350007200×3200×3800
DZL10-1.25-SCII1085.47400007900×3400×5500
