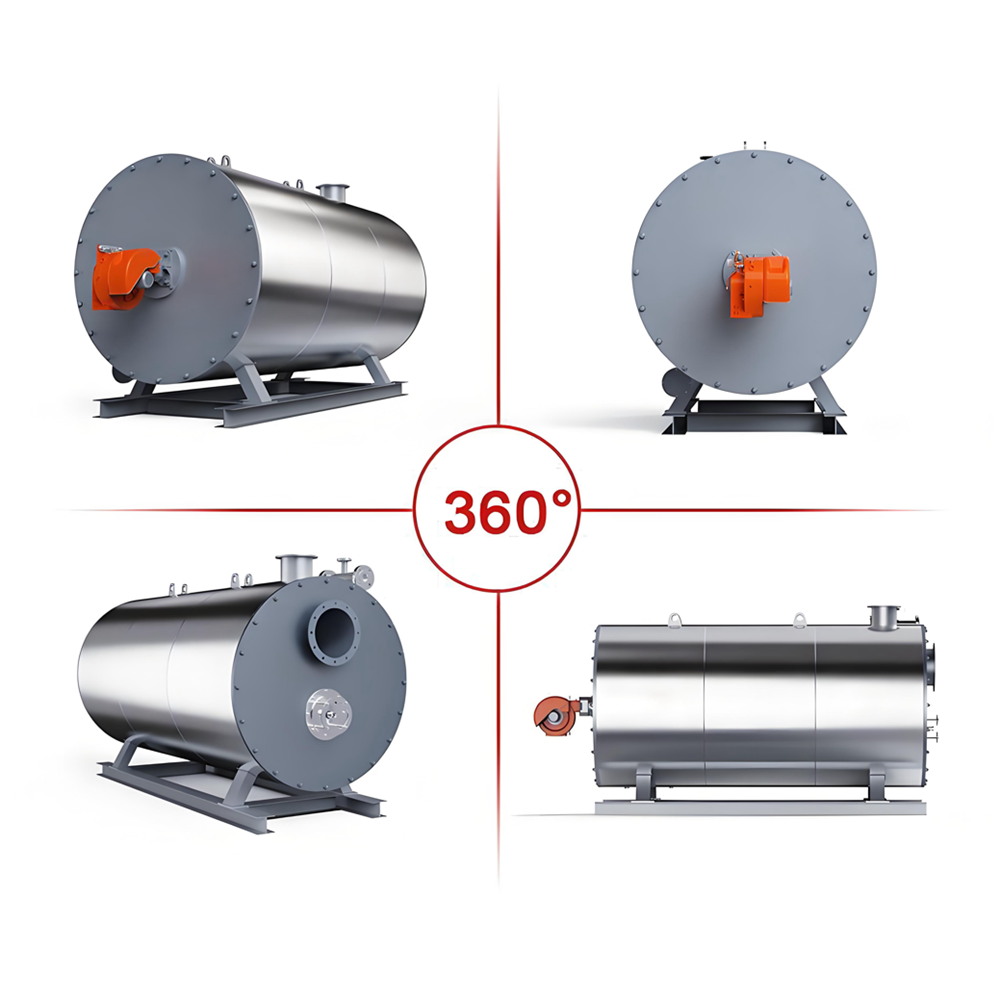

El calentador de aceite térmico de gas/ gasóleo serie YY(Q)W es un nuevo equipo de calefacción industrial. Utiliza gas o gasóleo como combustible y aceite térmico como medio de transferencia de calor. Mediante bomba de circulación, el aceite térmico realiza circulación líquida forzada, transporta calor a los equipos térmicos y regresa al horno para recalentarse. Destaca por su funcionamiento de alta temperatura a baja presión.
El equipo puede suministrar varios niveles de temperatura simultáneamente y se utiliza ampliamente en industrias petroleras, químicas, textiles, de impresión, plásticos y alimentarias.
Adopta estructura horizontal de tres pasos con diseño compacto. La superficie de calentamiento consta de serpentines radiantes y de convección. El combustible arde en la cámara de combustión, los gases de humo intercambian calor en zonas radiantes y convectivas y finalmente se expulsan por chimenea.
Cuenta con alta eficiencia térmica, sistema de control completo, fácil mantenimiento, ahorro energético y protección ambiental, siendo una solución ideal para calefacción industrial.

Características de rendimiento

  1. Sistema de control inteligente avanzado, alta eficiencia térmica y mantenimiento sencillo.
  2. Estructura de serpentines con amplia superficie de intercambio térmico.
  3. Diseño compacto que ahorra espacio en planta.
  4. Instalación sencilla, solo requiere unir cuerpo y cámara de combustión.
  5. Precalentador de aire en la cola recupera calor residual y mejora la eficiencia.
  6. Detección automática, control inteligente y alarma de interbloqueo permiten operación sin vigilancia.
  7. Funcionamiento seguro: temperatura superior a 300°C y presión inferior a 1MPa.
  8. Dimensiones del hogar adaptadas a la llama para alta eficiencia radiante.
  9. No requiere sistema de tratamiento de agua, reduciendo inversión.
  10. Serpentines radiantes dimensionados según llama del quemador para garantizar refrigeración completa y operación estable.
Model
YY(Q)W-240
YY(Q)W-350
YY(Q)W-500
YY(Q)W-700
YY(Q)W-1000
YY(Q)W-1400
YY(Q)W-2100
YY(Q)W-3000
YY(Q)W-3500
Rated thermal power(KW)
240
350
500
700
1000
1400
2100
3000
3500
Rated working pressure( Mpa )
0.8
Max. working temperature (℃)
320
Themal efficiency (%)
96
Medium circulation rate (m³/h)
19.4
28.07
32.1
56.2
64.22
89.9
112.5
161
187.5
Medium volume （m³）
0.12
0.25
0.31
0.36
0.49
1.05
1.6
2.2
2.75
Fuel type
Natural gas/light oil/heavy oil
Max transportation weight(t)
2.1
2.6
3.1
4
4.3
6.4
9.2
13
14
